SAE BSP -teräksestä valmistettu ruostumattomasta teräksestä valmistettu uudelleenkäytettävä letkuliitin R1 R2 R5 -kumiletkulle
Uudelleenkäytettävät letkuliittimet ovat hydrauliliittimiä, joita voidaan käyttää useita kertoja. Ne voidaan helposti purkaa ja koota uudelleen, joten ne sopivat erinomaisesti tilanteisiin, joissa letkuja tai putkia on vaihdettava tai korjattava. Tämä voi säästää aikaa ja rahaa verrattuna koko liittimen vaihtamiseen.
Tuotetiedot

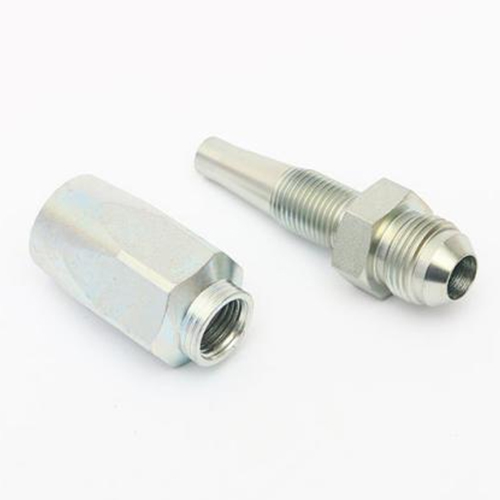

Uudelleenkäytettävät letkuliittimet koostuvat tyypillisesti kahdesta osasta - liittimestä (vain runko) ja muhvista, joka voidaan liittää kumiletkuun tai -putkeen. Liitin ja muhvi on suunniteltu kierteitettäviksi yhteen, mikä luo turvallisen ja tiiviin liitoksen kahden komponentin välille.
Liittimen kierrepuoli voi olla uros- tai naaraspuolinen, ja ne voivat olla suoria, 45 asteen mutkia tai 90 asteen mutkia erilaisiin asennusympäristöihin sopivaksi.
Kierrepuolen kierretyyppi: Eri markkinoiden sovellusstandardien ja uudelleenkäytettävien letkuliittimien käyttöpaineen vaatimusten täyttämiseksi käyttöympäristössä tarjoamme erilaisia kierre- ja tiivistetyyppejä seuraavasti:
Uudelleenkäytettävät JIC (Joint Industry Committee) -letkuliittimet: 37 asteen levennys, SAE J514
Siinä käytetään 37 asteen levenevää istukkapintaa liitokseen ja se täyttää SAE J514 -standardin. Sitä käytetään yleensä matalapaineissa, ja suora, 45 mm:n ja 90 mm:n mutka sopii erilaisiin asennusympäristöihin.

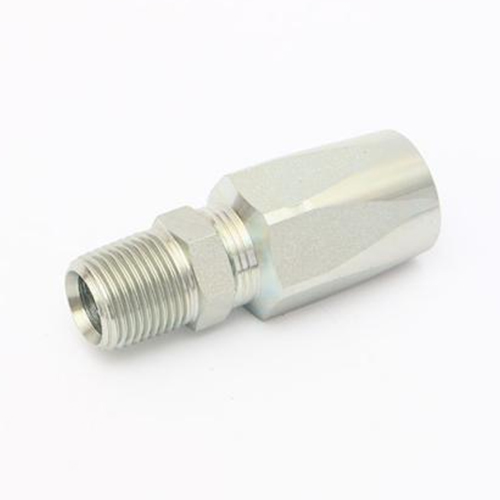

NPT (National Pipe Thread) uudelleenkäytettävät letkuliittimet: kartiokierre
NPT-kierteet ovat hyväksytyimpiä Amerikan markkinoilla, erityisesti Pohjois-Amerikassa, joten NPT-uudelleenkäytettäviä liittimiä myydään parhaiten Yhdysvalloissa ja Kanadassa.
ORFS (O-rengastiiviste) Uudelleenkäytettävät letkuliittimet: O-rengastiiviste (SAE J1453)
ORFS-liitin on nykymarkkinoiden suosituin tuote korkeapainelaitteissa, koska sen O-renkaan päätytiiviste varmistaa, että se toimii vakaasti 6000 psi:n korkeassa paineessa. Joten jos olet huolissasi vuodoista, irrotettava ORFS-liitin on viisain valintasi.
BSP (British Standard Pipe) uudelleenkäytettävät letkuliittimet: sisältävät BSPP- ja BSPT-liittimet sekä BS 5200 -liittimet
Uudelleenkäytettävät BSP-letkuliittimet sisältävät BSPP- ja BSPT-liittimiä. Ne ovat melko suosittuja Euroopassa ja tarjoavat myös luotettavan paineenkestokyvyn. Asiakkaat, jotka suosivat NPT-liittimiä, valitsevat usein myös BSP-liittimet.
JIS: sen 30 asteen levennysliitin vastaa JIS-kartiomaista putkikierrettä (JIS B2351)
JIS on myös brittiläinen lanka, ja sitä käytetään yleisesti Japanissa. Vaikka käyttäjäkunta on pieni, se on erittäin luotettava. Siinä käytetään yleensä 30 asteen kartiomaista tiivistettä ja se on JIS B2351 -standardin mukainen.
Tekniset tiedot

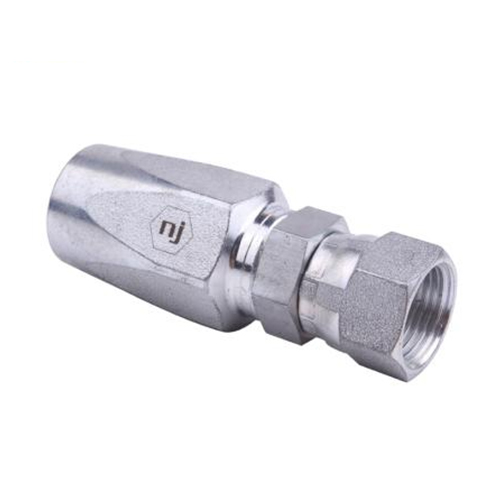

I8J - JIC NAARAS SUORA
| Kierre | Letku | Osanumero | H | H1 | CA | N | ||
| Ajatusviiva | Koko | Ajatusviiva | Koko | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

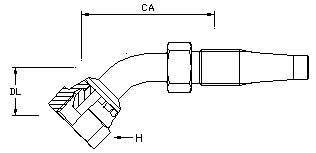

I8J4 - JIC NAARAS 45 MUTKAA
| Kierre | Letku | Osanumero | H | H1 | CA | DL | N | ||
| Ajatusviiva | BSP | Ajatusviiva | Koko | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

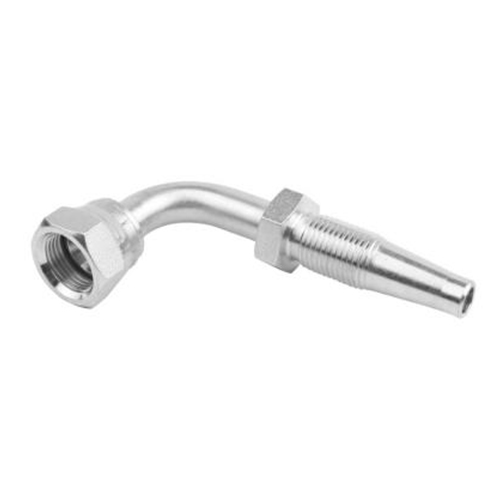

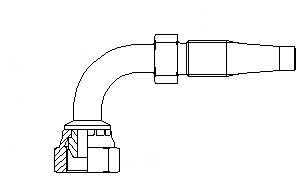

I8J9 - JIC NAARAS 90 MUTKAA
| Kierre | Letku | Osanumero | H | H1 | CA | DL | N | ||
| Ajatusviiva | Koko | Ajatusviiva | Koko | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC-UROSLIITIN SUORA
| Kierre | Letku | Osanumero | H | CA | ||
| Ajatusviiva | Koko | Ajatusviiva | Koko | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS NAARAS 90 MUOVAA
| Kierre | Letku | Osanumero | H | H1 | CA | DL | |||
| Ajatusviiva | Koko | Ajatusviiva | Koko | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP NAARAS SUORA
| Kierre | Letku | Osanumero | H | H1 | CA | N | ||
| Ajatusviiva | BSP | Ajatusviiva | Koko | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |

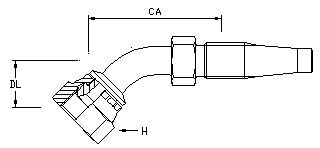

I8B4 - BSPP NAARAS 45 MUOVAA
| Kierre | Letku | Osanumero | H | H1 | CA | DL | N | ||
| Ajatusviiva | BSP | Ajatusviiva | Koko | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1 "/ 11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP NAARAS 90 MUOVAA
| Kierre | Letku | Osanumero | H | H1 | CA | DL | N | ||
| Ajatusviiva | BSP | Ajatusviiva | Koko | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1 "-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Huomautus: Jos käytät niitä R1- tai R2-kumiletkun kanssa, toimitamme ne RN1- tai RN2-liittimillämme, jolloin kutsumme niitä nimellä H8J-R1 / H8J-R2; jos haluat käyttää niitä R5-kumiletkun kanssa, kokoamme ne RN5-liittimillä, jolloin osanumeromme on H5J.
Lisätiedot
Tähän mennessä NJ tarjoaa uudelleenkäytettäviä letkuliittimiä SAE100R1AT-, SAE100R2AT- ja SAE100R5-kumiletkuille. Suhtaudumme myönteisesti myös uudelleenkäytettävien letkuliittimien projektiin 100R7-kumiletkulle, jos asiakas pystyy toimittamaan täydelliset ja yksityiskohtaiset asiakirjat.
1. Viimeistely: tavallinen sinkkipinnoitus (Cr3, hopea), sinkkinikkelöity, nikkelöity
2. Saatavilla olevat koot: 7/16–20” – 1-5/16–12”
3. Paine: saatavilla matalapaineeseen, 210PSI:stä 500PSI:in
4. VÄHIMMÄISMÄÄRÄ: pidämme useimpia kokoja varastossa, joten vähimmäismäärää ei ole; jos ei, vähimmäismäärä on 500 kpl / kpl
5. Materiaali: hiiliteräs (#45 teräs), ruostumaton teräs (304 tai 316L), messinki
6. Standardi: SAE/BRITILÄINEN standardi tai piirustuksen ja näytteiden mukaan (OEM)
7. Toimitus: 7-15 arkipäivää varastotilauksille ja 30-45 päivää tuotantotilauksille
