SAE-standardin mukainen hiiliteräs, ruostumaton teräs, O-rengastiiviste, hydrauliset adapterit

ORFS-tiiviste sovittimille on tärkeä tiivistysmenetelmä, joka voi tehokkaasti estää neste- tai kaasuvuodon ja varmistaa järjestelmän normaalin toiminnan. Sen etuna on yksinkertainen rakenne, helppo asennus ja korkea paineenkestävyys, ja sitä käytetään laajalti hydraulijärjestelmissä, autoteollisuudessa ja muilla aloilla.

TUTKIMUS
Tuotetiedot

ORFS-hydraulisessa sovittimessa tiivistysrenkaan vaikutus liittyy läheisesti sen päätypinnan tiivistysuran kokoon. ORFS-sovittimet on valmistettu hiiliteräksestä ja ruostumattomasta teräksestä, ja niiden koot ovat -04 - -32. Tuotteen muoto voi olla uros-uros, uros-naaras, naaras-naaras, ja siihen voi olla erilaisia malleja suorille, mutkille, T-kappaleille ja ristikappaleille.

määrittelemätönFS2403
määrittelemätönFS2404
FS6400
FS6403
1FG
1FM
Tekniset tiedot

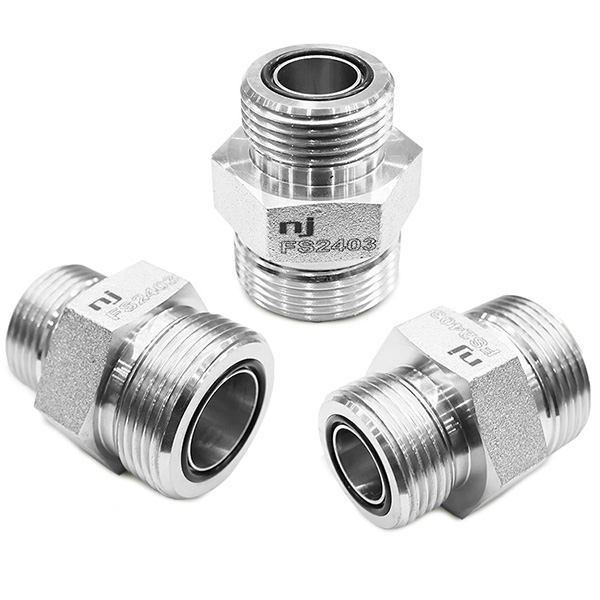

UROS ORFS - uros ORFS UROS SUORA SOVITIN (FS2403)

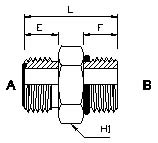

Lanka A Lanka B Osanumero L E F H1
Ajatusviiva ORFS Ajatusviiva ORFS mm mm mm mm
-09 9 / 16-18 -09 9 / 16-18 1F-0909 27 10 10 15.88
-11 11 / 16-16 -09 9 / 16-18 1F-1109 30 11 10 19.05
-11 11/16 -11 11 / 16-16 1F-1111 31 11 11 19.05
-13 13 / 16-16 -11 11 / 16-16 1F-1311 34 13 11 22.23
-13 13 / 16-16 -13 13 / 16-16 1F-1313 35 13 13 22.23
-16 1-14 -13 13 / 16-16 1F-1613 40 16 13 26.97
-16 1-14 -16 1-14 1F-1616 43 16 16 26.97
-19 1.3 / 16-12 -13 13 / 16-16 1F-1913 43 17 13 31.75
-19 1.3 / 16-12 -16 1-14 1F-1916 46 17 16 31.75
-19 1.3 / 16-12 -19 1.3 / 16-12 1F-1919 47 17 17 31.75
-23 1.7 / 16-12 -19 1.3 / 16-12 1F-2319 49 18 17 38.10
-23 1.7 / 16-12 -23 1.7 / 16-12 1F-2323 49 18 18 38.10
-27 1.11 / 16-12 -23 1.7 / 16-12 1F-2723 51 18 18 44.45
-27 1.11 / 16-12 -27 1.11 / 16-12 1F-2727 51 18 18 44.45
-32 2-12 -27 1.11 / 16-12 1F-3227 53 18 18 53.98
-32 2-12 -32 2-12 1F-3232 53 18 18 53.98

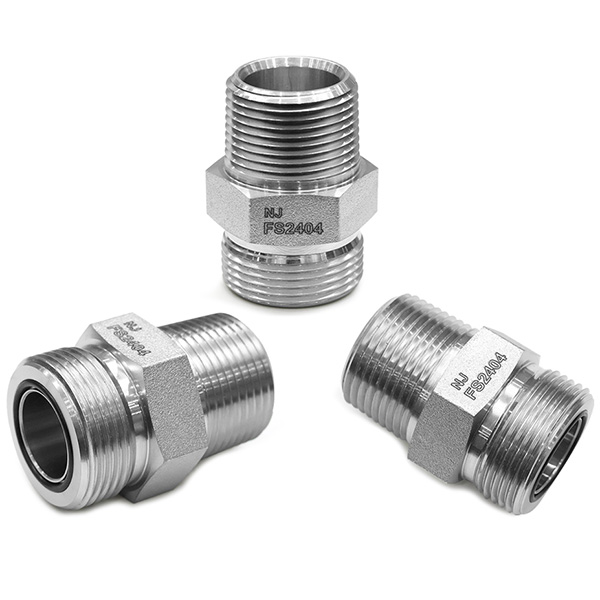

ORFS uros x NPT uros suora sovitin (FS2404)

Lanka A Lanka B Osanumero L E F H1
Ajatusviiva ORFS Ajatusviiva NPT mm mm mm mm
-09 9 / 16-18 -02 1 / 8-27 1FN-0902 27 10 10 15.9
-09 9 / 16-18 -04 1 / 4-18 1FN-0904 32 10 15 15.9
-09 9 / 16-18 -06 3 / 8-18 1FN-0906 32 10 15 19.1
-09 9 / 16-18 -08 1 / 2-14 1FN-0908 38 10 20 23.8
-11 11 / 16-16 -02 1 / 8-27 1FN-1102 29 11 10 19.1
-11 11 / 16-16 -04 1 / 4-18 1FN-1104 34 11 15 19.1
-11 11 / 16-16 -06 3 / 8-18 1FN-1106 34 11 15 19.1
-11 11 / 16-16 -08 1 / 2-14 1FN-1108 39 11 20 23.8
-13 13 / 16-16 -06 3 / 8-18 1FN-1306 37 13 15 22.2
-13 13 / 16-16 -08 1 / 2-14 1FN-1308 42 13 20 23.8
-13 13 / 16-16 -12 3 / 4-14 1FN-1312 43 13 20 31.8
-13 13 / 16-16 -16 1-11.5 1FN-1316 46 13 25 34.9
-16 1-14 -08 1 / 2-14 1FN-1608 46 16 20 27.0
-16 1-14 -12 3 / 4-14 1FN-1612 46 16 20 31.8
-16 1-14 -16 1-11.5 1FN-1616 56 16 25 38.1
-19 1.3 / 16-12 -08 1 / 2-14 1FN-1908 49 18 20 31.8
-19 1.3 / 16-12 -12 3 / 4-14 1FN-1912 49 18 20 31.8
-19 1.3 / 16-12 -16 1-11.5 1FN-1916 52 18 25 38.1
-23 1.7 / 16-12 -12 3 / 4-14 1FN-2312 51 18 20 38.1
-23 1.7 / 16-12 -16 1-11.5 1FN-2316 56 18 25 38.1
-23 1.7 / 16-12 -20 1.1 / 4-11.5 1FN-2320 58 18 25 42.9
-27 1.11 / 16-12 -16 1-11.5 1FN-2716 58 18 25 44.5
-27 1.11 / 16-12 -20 1.1 / 4-11.5 1FN-2720 58 18 25 44.5
-32 2-12 -24 1.1 / 2-11.5 1FN-3224 61 18 26 54

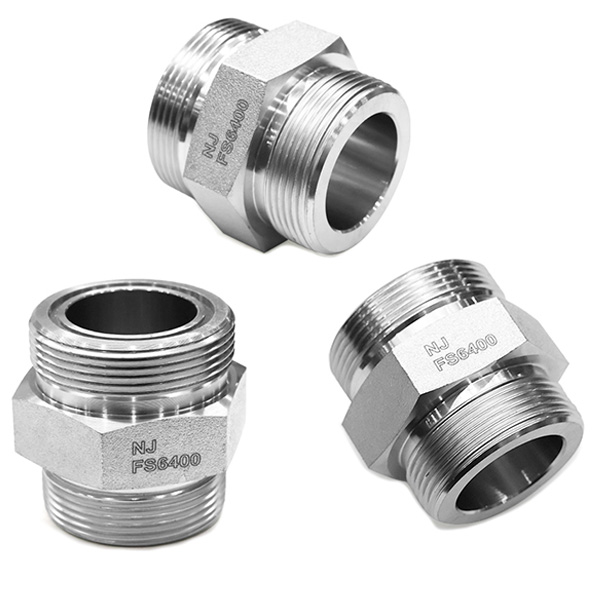

ORFS uros x UNO uros suora sovitin (FS6400)

Lanka A Lanka B Osanumero L E F H1
Ajatusviiva ORFS Ajatusviiva ONE mm mm mm mm
-09 9 / 16-18 -07 7 / 16-20 1FO-0907 29 10 9 15.9
-09 9 / 16-18 -09 9 / 16-18 1FO-0909 31 10 10 19.1
-09 9 / 16-18 -12 3 / 4-16 1FO-0912 34 10 11 22.2
-11 11 / 16-16 -07 7 / 16-20 1FO-1107 34 11 9 19.1
-11 11 / 16-16 -09 9 / 16-18 1FO-1109 32 11 10 19.1
-11 11 / 16-16 -12 3 / 4-16 1FO-1112 35 11 11 22.2
-11 11 / 16-16 -14 7 / 8-14 1FO-1114 39 11 13 27.0
-13 13 / 16-16 -07 7 / 16-20 1FO-1307 36 13 9 22.2
-13 13 / 16-16 -09 9 / 16-18 1FO-1309 37 13 10 22.2
-13 13 / 16-16 -12 3 / 4-16 1FO-1312 37 13 11 22.2
-13 13 / 16-16 -14 7 / 8-14 1FO-1314 40 13 13 27.0
-13 13 / 16-16 -17 1.1 / 16-12 1FO-1317 44 13 15 31.8
-13 13 / 16-16 -21 1.5 / 16-12 1FO-1321 46 13 15 38.1
-16 1-14 -12 3 / 4-16 1FO-1612 45 16 11 27.0
-16 1-14 -14 7 / 8-14 1FO-1614 43 16 13 27.0
-16 1-14 -17 1.1 / 16-12 1FO-1617 47 16 15 31.8
-16 1-14 -21 1.5 / 16-12 1FO-1621 50 16 15 38.1
-19 1.3 / 16-12 -12 3 / 4-16 1FO-1912 49 18 11 31.8
-19 1.3 / 16-12 -14 7 / 8-14 1FO-1914 51 18 13 31.8
-19 1.3 / 16-12 -17 1.1 / 16-12 1FO-1917 49 18 15 31.8
-19 1.3 / 16-12 -21 1.5 / 16-12 1FO-1921 50 18 15 38.1
-23 1.7 / 16-12 -17 1.1 / 16-12 1FO-2317 54 18 15 38.1
-23 1.7 / 16-12 -21 1.5 / 16-12 1FO-2321 50 18 15 38.1
-23 1.7 / 16-12 -26 1.5 / 8-12 1FO-2326 52 18 15 47.6
-27 1.11 / 16-12 -21 1.5 / 16-12 1FO-2721 52 18 15 44.5
-27 1.11 / 16-12 -26 1.5 / 8-12 1FO-2726 52 18 15 47.6
-27 1.11 / 16-12 -30 1.7 / 8-12 1FO-2730 54 18 15 54.0
-32 2-12 -26 1.5 / 8-12 1FO-3226 54 18 15 56.2
-32 2-12 -30 1.7 / 8-12 1FO-3230 54 18 15 54.0


JIC-uros x ORFS-uros suora sovitin (FS6403)

Lanka A Lanka B Osanumero L E F H1
Ajatusviiva JIC Ajatusviiva ORFS mm mm mm mm
-07 7 / 16-20 -09 9 / 16-18 1JF-0709 32 14 10 15.9
-07 7 / 16-20 -11 11 / 16-16 1JF-0711 34 14 11 19.1
-09 9 / 16-18 -11 11 / 16-16 1JF-0911 34 14 11 19.1
-12 3 / 4-16 -11 11 / 16-16 1JF-1211 38 17 11 22.2
-12 3 / 4-16 -13 13 / 16-16 1JF-1213 39 17 13 22.2
-14 7 / 8-14 -13 13 / 16-16 1JF-1413 40 19 13 25.4
-14 7 / 8-14 -16 1-14 1JF-1416 46 19 16 27.0
-17 1.1 / 16-12 -16 1-14 1JF-1716 50 22 16 31.8
-17 1.1 / 16-12 -19 1.3 / 16-12 1JF-1719 52 22 17 31.8
-21 1.5 / 16-12 -19 1.3 / 16-12 1JF-2119 55 23 17 38.1
-21 1.5 / 16-12 -23 1.7 / 16-12 1JF-2123 55 23 18 38.1
-26 1.5 / 8-12 -27 1.11 / 16-12 1JF-2627 58 24 18 44.5


ORFS uros x BSPP uros O-rengas + pidätinrengas, suora sovitin (1FG)

A B Osanumero L E F H1
Ajatusviiva ORFS Ajatusviiva BSPP mm mm mm mm
-09 9 / 16-18 -02 1 / 8-28 1FG-0902R 26 10 8 17
-09 9 / 16-18 -04 1 / 4-19 1FG-0904R 30 10 11 19
-09 9 / 16-18 -06 3 / 8-19 1FG-0906R 31 10 11 22
-11 11 / 16-16 -04 1 / 4-19 1FG-1104R 31 11 11 19
-11 11 / 16-16 -06 3 / 8-19 1FG-1106R 31 11 11 22
-11 11 / 16-16 -08 1 / 2-14 1FG-1108R 34 11 15 27
-13 13 / 16-16 -06 3 / 8-19 1FG-1306R 34 13 11 22
-13 13 / 16-16 -08 1 / 2-14 1FG-1308R 35 13 15 27
-13 13 / 16-16 -12 3 / 4-14 1FG-1312R 43 13 15 32
-16 1-14 -08 1 / 2-14 1FG-1608R 42 16 15 27
-16 1-14 -12 3 / 4-14 1FG-1612R 45 16 15 32
-19 1.3 / 16-12 -08 1 / 2-14 1FG-1908R 45 17 15 32
-19 1.3 / 16-12 -12 3 / 4-14 1FG-1912R 45 17 15 32
-19 1.3 / 16-12 -16 1-11 1FG-1916R 50 17 19 41
-23 1.7 / 16-12 -12 3 / 4-14 1FG-2312R 48 18 19 41
-23 1.7 / 16-12 -16 1-11 1FG-2316R 49 18 19 41
-23 1.7 / 16-12 -20 1.1 / 4-11 1FG-2320R 50 18 19 50
-27 1.11 / 16-12 -20 1.1 / 4-11 1FG-2720R 55 18 19 50
-27 1.11 / 16-12 -24 1.1 / 2-11 1FG-2724R 58 18 19 55
-32 2-12 -24 1.1 / 2-11 1FG-3224R 58 18 19 55

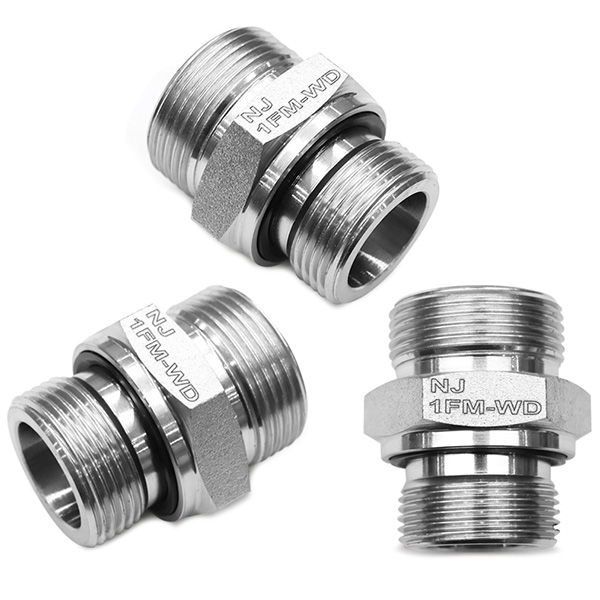

ORFS-uros x METRISINEN uros (kapseloitu tiiviste) suora sovitin (1FM)

A B Osanumero L E F H1
Ajatusviiva ORFS Ajatusviiva METRINEN mm mm mm mm
-09 9 / 16-18 -12 12x1.5 1FM-0912 31 10 12 17
-11 11 / 16-16 -14 14x1.5 1FM-1114 33 11 12 19
-11 11 / 16-16 -16 16x1.5 1FM-1116 33 11 12 22
-11 11 / 16-16 -18 18x1.5 1FM-1118 34 11 12 24
-13 13 / 16-16 -18 18x1.5 1FM-1318 35 13 12 24
-13 13 / 16-16 -22 22x1.5 1FM-1322 39 13 14 27
-16 1-14 -22 22x1.5 1FM-1622 42 16 14 27
-19 1.3 / 16-12 -22 22x1.5 1FM-1922 45 18 14 32
Lisätiedot

ORFS-sovittimilla on useita etuja, kuten korkea paineenkestävyys, hyvä tiivistyskyky, kulumis- ja korroosionkestävyys, nopea kytkentä ja purkaminen, yksinkertainen rakenne ja alhaiset kustannukset, mikä tekee niistä suositeltavan liitäntäkokoonpanon hydraulijärjestelmissä. NJ tarjoaa korkealaatuisia ORFS-sovittimia, joiden turvallisuus ja luotettavuus voidaan taata.

1. Suolasuihkutesti saavuttaa 120 tuntia.

2. Salli materiaalimuutokset, kuten 316SS.

3. Yli 40000 XNUMX SAE- ja BSP-metristä anturia varastosta, eikä vähimmäistilausmäärää vaadita.

4. Nopea toimitus 7-15 päivässä.

5. 24 tunnin myyntitiimipalvelu.

6. OEM-projekti hyväksytty.
